專業功率放大器橋接單聲道輸出如何使用

來源：《音響師理論與實戰技巧》王明臣 主著-僅供學習參考更新時間：2015-03-12

【標遠線纜www.guuih.cn】

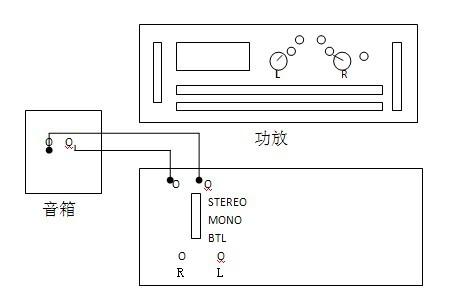

      專業功率放大器在橋接單聲道輸出模式，工作模式選擇開關打向橋接單聲道輸出（BTL）模式，輸入信號從功率放大器的左聲道輸入口加入，用左聲道音量控制旋鈕（LEVEL）同時控制左聲道、右聲道兩路輸出信號的電壓大小，此時右聲道輸入口和音量控制旋鈕（LEVEL）的信號通路都已在內部被開關切斷，左聲道輸出的是與輸入信號同相位、幅度被放大了的信號，右聲道輸出的的是與輸入信號反相位、幅度與左聲道輸出信號幅度絕對值相同的信號，如圖1中標有BTL文字所指兩路波形。這種輸出模式也只要一路輸入信號即可，通常在音箱額定輸入電功率很大時使用，用一臺立體聲功率放大器的兩路功率放大器共同推動一只音箱，由于左聲道、右聲道輸出是同幅度、反相位，所以加到音箱上的電壓是單路輸出電壓的2倍，那么功率就是4倍了，所以一般應該將左聲道的音量控制旋鈕（LEVEL）從最小開始慢慢往大調節，到音量滿足要求為止。從波形圖中看到，由于左聲道功率放大器的輸出時與輸入信號同相位的，所以左聲道功率放大器的紅色（正端）輸出接線柱應該接音箱的黑色接線柱（負端），接線示意圖如圖1所示。由于一臺立體聲功率放大器 只能推動一只音箱，所以一對音箱就需要兩臺相同的立體聲功率放大器來推動，但是接線時不論推動的是左音箱，還是右音箱，接線方法都是左聲道功率放大器的紅色（正端）輸出接線柱應該接音箱的黑色接線柱（負端），其區分左、右聲道的是前面設備輸出的是左聲道信號，還是右聲道信號加到處于BTL工作模式的立體聲功率放大器，如果是取自前面設備的左聲道信號，則功放輸出用來推動左音箱，反之，如果是取自前面設備的右聲道信號，則功放輸出用來推動右音箱。
