專業功率放大器單聲道輸出如何使用

       專業功率放大器在單聲道輸出模式，工作模式選擇開關打向單聲道輸出（MONO）模式，輸入信號從功率放大器的左聲道輸入口加入，用左聲道音量控制（LEVEL）同時控制左聲道、右聲道兩路輸出的信號電壓大小，此時右聲道輸入口和音量控制旋鈕（LEVEL）的信號通路都已在內部被開關切斷，左聲道、右聲道輸出的是同相位，如圖5-3波形圖中標有MONO文字所指兩路波形。圖中最上面的一條曲線是加到功率放大器（左聲道輸入口）的輸入電壓信號波形；第2條曲線是MONO工作模式時的左聲道輸出電壓信號波形，它與輸入信號同相位（在不考慮放大電路引入的附加相移條件下），只是電壓幅度變大了；第3條曲線是MONO工作模式時的右聲道輸出電壓信號波形，它與輸入信號同相位（在不考慮放大電路引入的附加相移條件下），電壓幅度與左聲道輸出相等；第4條曲線是BTL工作模式時的左聲道輸出波形，它與輸入信號同相位（在不考慮放大電路引入的附加相移條件下），只是電壓幅度變大了；最下面一條曲線是BTL工作模式時的右聲道輸出波形，它也與輸入信號反相位（在不考慮放大電路引入的附加相移條件下），也就是與左聲道輸出反相位，電壓幅度絕對值與左聲道輸出相等。MONO輸出模式只要一路輸入信號即可，可以用在例如推動迪廳音箱、舞臺返送音箱之類。

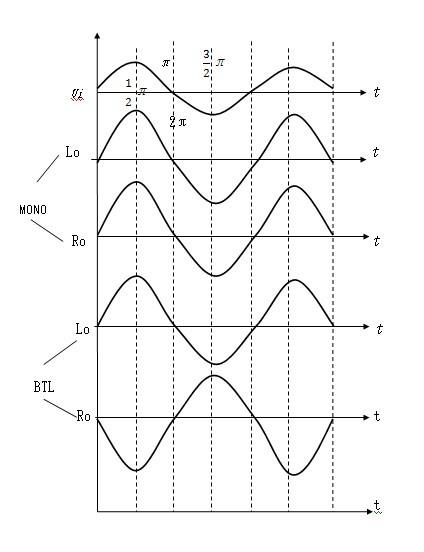

MONO和BTL輸出波形圖
