綜合電纜系統的測試類型

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-10-30

【標遠線纜www.guuih.cn】

目前，在現行的國內標準或規范中主要體現3類、5類、5e類和6類布線系統的電氣測試內容，具體內容和要求因電纜類別不同而有區別。

（1） 3類、5類電纜布線系統

在現有的綜合布線系統工程中，采用3類、5類電纜布線除作為支持語（話）音主干纜線的應用外，在水平部分已不常采用或基本不用。但在原有綜合布線系統中存在3類、5類布線，當需要擴容或整改時，仍需要檢測其電氣性能，檢測內容應按我國國內標準或TIA/EIA568A、T5B67要求進行。

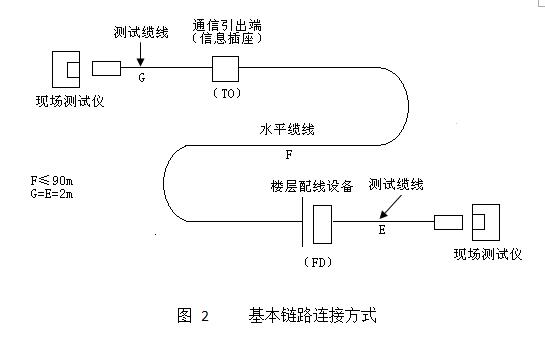

3類和5類水平鏈路按照基本鏈路和信道測試，相比內容及性能指標應符合要求，基本鏈路的連接方式應如圖所示。

此外，對大對數主干電纜（一般采用3類或5類）及所連接的配線模塊可按鏈路的連接方式進行4對線的線對長度、接線圖、衰減的測試，但對近端串音測試結果，其指標值不得低于3類、5類4對對絞電纜綜合布線系統所規定的數值。

   （2）5e類和6類電纜布線系統

5e類和6類電纜綜合布線系統的工程電氣測試內容主要有永久鏈路和信道，具體內容有以下幾點。

1） 接線圖

主要測試水平電纜終端連接在工作區或電信間配線接續設備接插件接線端子間（即8位模塊式通用插座）的安裝連接是否正確或錯誤。正確的線對組合為：1/2、3/6、4/5、7/8，分為非屏蔽和屏蔽兩類，對于非RJ45插座的連接方式，應按相關規定要求辦理，并列出現場測試結果。

在布線過程中有可能出現以下正確或不正確的連接圖測試情況，具體如圖所示。

2） 布線連接路及信道纜線的長度

應在測試連接圖所要求的極限長度范圍之內。綜合布線系統工程電氣測試方法的詳細內容和技術指標等，在本節專門列出，這里予以簡略。
