標遠線纜與大家一起分享“網線水晶頭接法”

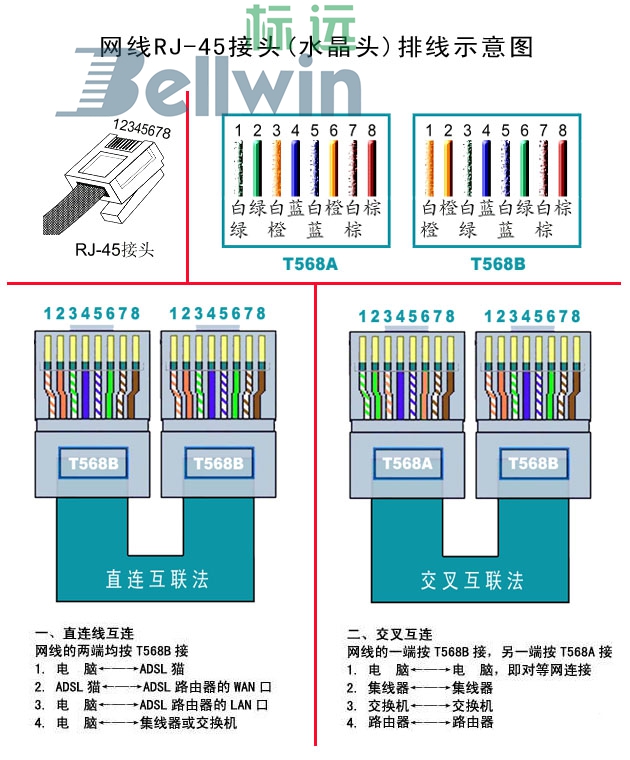

      雙絞線（網線）的制作標準分為T568A和T568B兩種，雙絞線的兩種制作標準的區別僅在于線序排列不同而已，其制作方法相同。

下面以按照T568B標準制作一條直接連接方式的雙絞線為例，介紹制作雙絞線的方法。

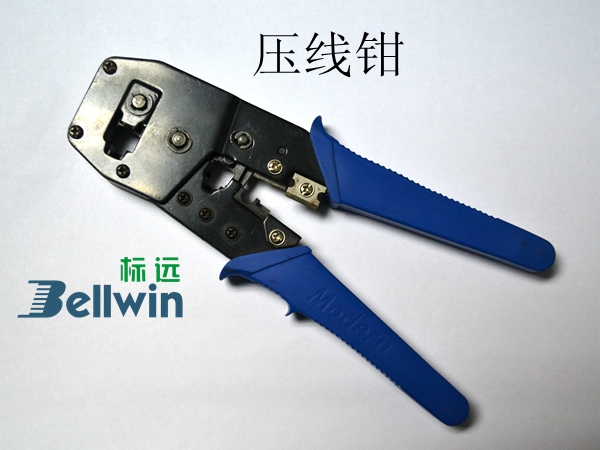

1、  利用壓線鉗的剪線刀口剪取所需要的雙絞線長度，至少0.6米，最多不超過100米。

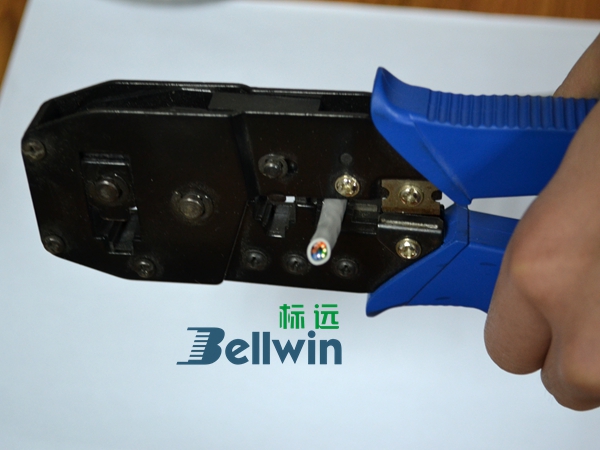

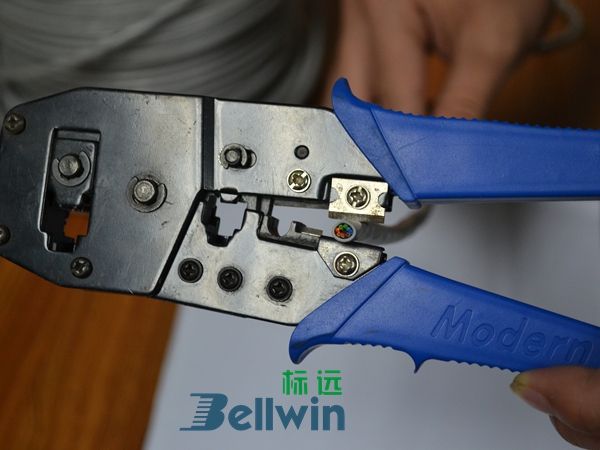

2、  用壓線鉗的剪線刀口將線頭剪齊，再將線頭放入剝線刀口，讓線頭觸及擋板，稍微握壓線鉗慢慢的旋轉，讓刀口劃開雙絞線的保護膠片，拔下膠皮，將雙絞線的外皮除去2至3cm。當然也可以使用線纜準備工具剝除雙絞線絕緣膠皮。

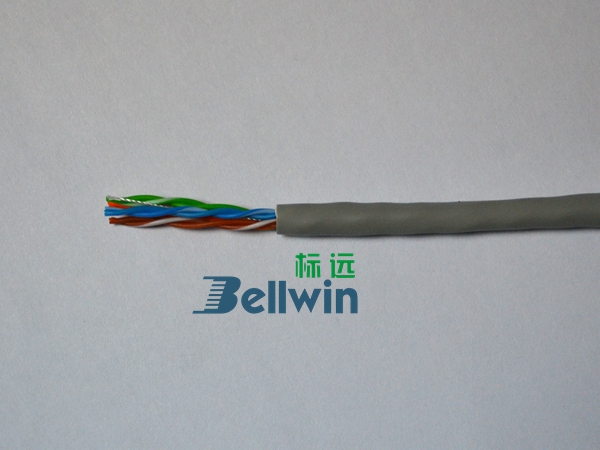

3、  將4個線對的8條細導線一一拆開、理順、捋直。

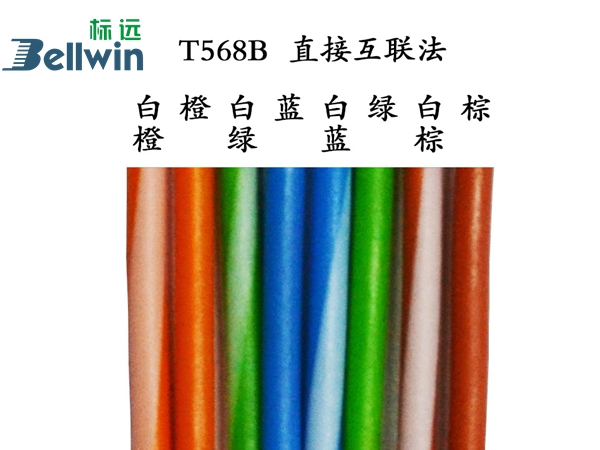

4、  小心剝開每一對線，按照EIA/TIA568B的標準排列好雙絞線，如圖所示。

5、  把線盡量伸直（不要纏繞）、壓平（不要重疊）、擠緊理順（朝一個方向緊靠），然后將裸露出的雙絞線用壓線鉗剪下只剩約13mm的長度，并且剪齊。

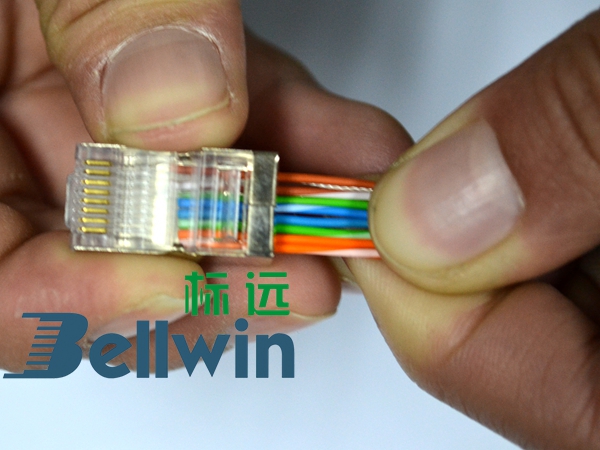

6、  一只手以拇指和中指捏住水晶頭，使有塑料彈片的一側向下，針腳一方朝向遠離自己的方向，并用食指抵住。另一只手捏住雙絞線外面的膠皮，緩緩用力將8條導線同時沿RJ-45的頭內的8個線槽插入，一直插到線槽的頂端如圖所示。

7、  確認所有導線都到位，并透過水晶頭檢查一遍線序無誤后，如圖所示，將可以用壓線鉗壓制RJ-45水晶頭了。

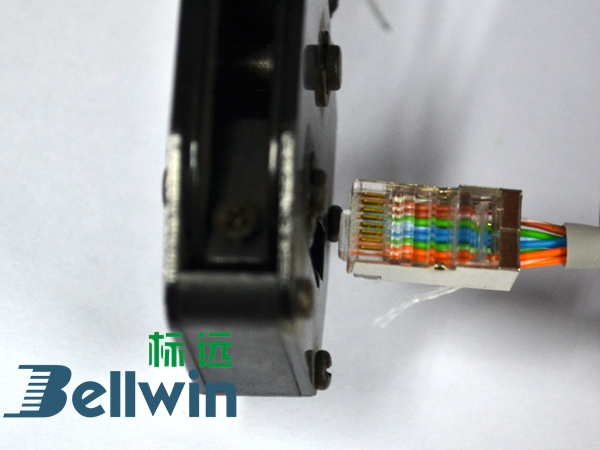

8、  將RJ-45水晶頭從無牙一側推入壓線鉗夾槽后，用力握緊壓線鉗將突出在外面的針腳全部壓入水晶頭內，如圖所示
