數字視頻監控系統的組成

來源：《網絡與電視監控工程監理手冊》黎連業、黃子河、及延輝 編著-僅供學習參考更新時間：2014-07-02

【標遠線纜www.guuih.cn】僅供學習參考

       數字視頻監控系統采集的是模擬視頻信號，數字化后進行圖像壓縮，然后進行存儲、傳輸機相關控制處理。數字視頻監控系統將視頻圖像保存在硬盤里這種方式，通常稱為DVR（Digital Video Server）。如果在中心端的數字視頻系統直接指令送往受控設備，如控制云臺的上、下、左、右，攝像機的焦距、遠近、變焦攝像機的雨刷，紅外開關等，這些功能便稱為數字視頻控制DVC（Digital Video Control）常用的數字視頻監控系統組成的示意圖如圖1和圖2所示。

圖1 模擬輸入/傳輸數字視頻輸出示意圖

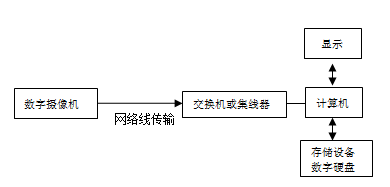

圖2 數字輸入/傳輸數字視頻輸出示意圖

數字攝像機將產生真正的全數字視頻監控系統。數字攝像機直接傳輸數字化后并經過壓縮編碼的數字視頻圖像流，通過網絡將視頻流傳輸?shù)接嬎銠C中，這種數字攝像機還可以就地輸出空中信號控制云臺的解碼器。、

目前，大多數的數字視頻監控系統還是采用圖10-6的方式，通過模擬攝像機采集圖像，通過傳輸介質傳榮到圖像采集壓縮卡，轉換為數字視頻圖像信號，進入計算機處理、顯示、存儲。圖像采集編碼卡便成為計算機數字視頻監控系統中關鍵設備之一。一塊卡通常支持1～4路視頻采集壓縮，一臺計算機上可以插1～4快卡，以支持1～16路視頻采集和輸出。
