國家標準對綜合布線系統設備配置中的工作區的規定

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-20

國家標準對綜合布線系統設備配置中的工作區的規定

【標遠線纜www.guuih.cn】

綜合布線系統的設備配置是工程設計中的重要部分，它涉及工程建設規模的大小、通信（信息）設備數量的多少、工程建設投資的高低以及工程建設質量的優劣，因此，深受各方面的關注和重視，尤其是設備配置在近期與遠期如何結合取定更為關鍵。

在綜合布線系統進行設備配置設計時，主導思想是應充分考慮用戶近期實際需要與遠期發展態勢相結合，使整個設備配置方案具有通用性和靈活性，盡量避免綜合布線系統投產后不久，又要再次擴建或改建，造成工程建設投資極大的浪費。為此，GB 50311—2007提出了以下要求。

水平配線子系統的纜線較難敷設，且其容量（線對對數）不多，應以遠期信息需要的數量為主，也就是纜線線對數量可以適當多些。

垂直主干子系統的纜線較易布放，且其容量（線對對數）較多，應以近期實用為主，也就是纜線線對數量適當少些。

設備配置數量經計算得到結構后，在結合電纜、光纜、配線設備和接線模塊等的類型、規格、容量等因素予以選用，作出比較合理的設備配置方案。目前，智能化建筑綜合布線系統設備配置的基本思路是：用于計算機網路的主干纜線，可采用光纜；用于電話通信的主干纜線則采用大對數對絞電纜，并考慮增加適當容量作為備用（一般為總對數的10%的備用線對），以保證通信（信息）網絡系統安全可靠地運行。不過，綜合布線系統工程的類型較多，且實際情況比較復雜，不可能按一種模式進行建設，在工程設計時，應結合智能化建筑的特點和實際需要，靈活機動地調整和運用。

1. 工作區

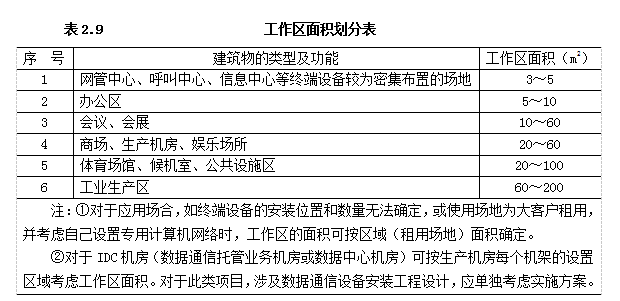

目前，按智能化建筑的功能和性質劃分，其類型較多。根據我國國家標準《智能建筑設計標準》（GB 50314—2006）和《綜合布線系統工程設計規范》（GB 50311—2007）的規定，大體上可分為辦公、商業、文化、媒體、體育、醫院、學校、交通、住宅、通用工業等類型。因此，對工作區面積的劃分，應根據使用場合的具體情況而定，在國家標準GB50311—2007的條文說明中有附表規定，即表為2.9中的內容。

根據國家有關標準的規定，工作區配置宜符合以下幾點。

（1） 工作區適配器的選用，宜符合下列規定。

1）設備的連接插座應與連接電纜的插頭互相匹配；不同的插座與插頭之間應加裝適配器

2）在連接使用信號的數模轉換、光電轉換、數據傳輸速率轉換等相應的裝置時，應采用適配器。

3）對于網絡規程的兼容，采用協議轉換適配器。

4）各種不同的終端設備或適配器均安裝在工作區的適當位置，并應考慮現場的電源與接地等系統施工安裝的空間。

   （2） 每個工作區的服務面積，應按不同的智能化建筑的類型和性質以及應用功能來確定。表2.9中的數據參考。

按照國際標準和我國通信行業標準的規定，綜合布線系統的工程的范圍不包括非永久性的工作區布線，這里考慮的工作面積是作為規劃中計算用戶信息點數量時使用的。
