1. 管路、線槽敷設要求

各類管路、線槽敷設要求

電線管：

在敷設電線管錢應檢查電線管外表，應無破裂、凹癟和銹蝕、內部應暢通

不符合要求的一律不準使用。電線管設有暗管和明管兩種。暗管排后用混凝土埋設，排列可不考慮整齊，但不要重疊。敷設是盡可能走捷徑，以減少?gòu)濐^。當90度彎頭超過三只時應設接線盒，以便穿電線，對于明管，應排列整齊美觀，要求橫平豎直，水平和垂直偏差均不大于2/100，全長最大偏差不大于20mm。 同時應設固定支架，水平管支撐點間距為1.5m 豎直管支承間距為2m 。

電線槽：

安裝前應檢查電線槽，使之平整、無扭曲、內外均無銹蝕和飛邊。安裝后應橫平豎直，其水平和垂直偏差均不大于2/100，全長最大偏差應不大于20mm ,線槽與線槽的接口應平直，槽蓋應齊平，蓋好后應平整無翹角。數槽并列安裝時，槽蓋應便于開啟。線槽底腳壓板螺栓應穩固，露出線槽蓋不宜大于10mm

軟管：

目前使用的軟管有兩種，金屬軟管與塑料軟管。軟管用來連接有一定移動量的活絡接線。安裝的軟管應無機械損傷和松散現象。安裝時應盡量平直，彎曲半徑不應小于管子外徑的4倍。固定點應均勻，間距不大于1000mm。其自由端頭長度不大于100mm 。在與箱、盒、設備連接處宜采用專用接頭。安裝在轎廂上時應防止振動和擺動。與機械配合的活動部分，其長度應滿足機械部分的活動極限，兩端應可靠固定。

接線盒：

接線盒安裝前應檢測是否平整、牢固，是否有穿管孔，盒內是否有飛邊，不符合要求的接線盒一律不準使用

電梯中使用的接線盒可分為總盒，中間接線盒、轎頂、轎底接線盒和樓層線盒等。

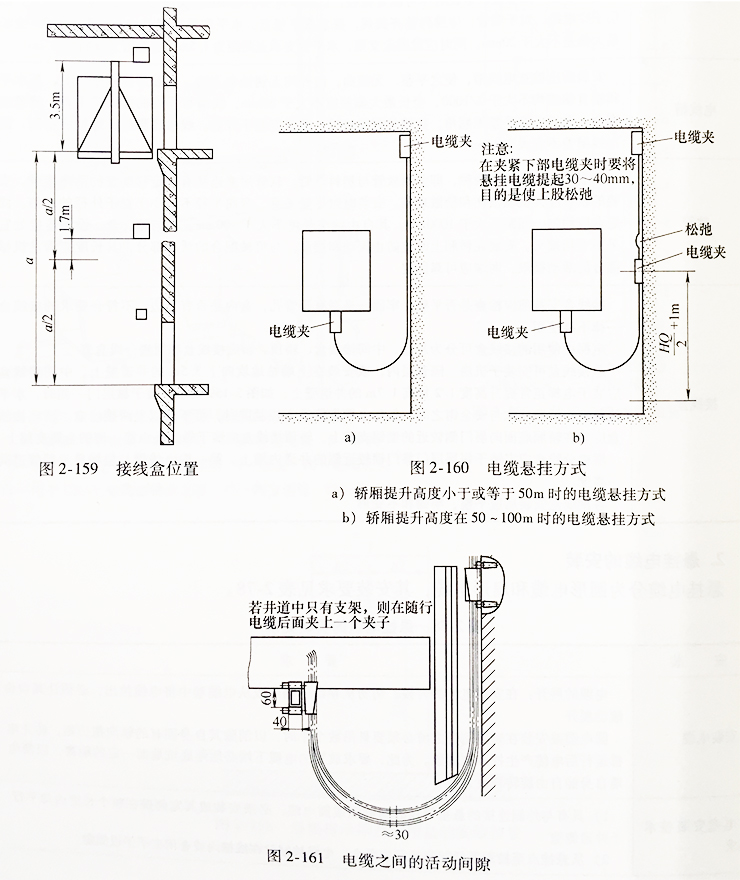

總接線盒可安裝于機房、隔音層內，或安裝在上端站地坎向上3.5m 的井道壁上。中間接線盒應裝于電梯正常提升高度1/2加高1.7m 的井道壁上，如圖2-159所示。裝于靠層門一側時，水平位置宜在轎廂地坎與安全鉗之間，但如電纜直接進入控制屏?xí)r，可不設以上兩接線盒。轎底接線盒應裝在轎廂底面向?qū)娱T側較近的型鋼支架上，轎頂接線盒應裝于靠近操縱箱一側的金屬支架上層樓分線盒應安裝于每層層門靠門鎖較近側的井道內墻上，第一根電線管與層樓顯示器管道同一高度

各接線盒安裝后應平整、牢固和不變形

2. 懸掛電纜的安裝

懸掛電纜分為圓形電纜和扁形電纜，其安裝要求

安裝電纜：

電纜的展開：在安裝電纜的時候，切勿從卷盤的外側或從電纜卷中將電纜拉出，必須讓其自由滾動展開

圓電纜被安裝在轎廂側旁之前必須要懸吊數個小時，以消除其自身固有的軸向扭力矩，防止電梯運行后電纜產生擰麻花現象。為此，要求放置的電纜下端必須距底坑底面一定的距離，以便電纜自身能自由旋轉釋放力矩

電纜安裝技術要求：

1） 具有與外側連接的懸垂導線的扁電纜和圓電纜，必須安裝成其寬側壁在整個長度內均平行于井道側壁

2） 從懸掛點至控制器框架和轎廂中斷盒，電纜被鋪放在線槽內或者用夾子予以固定

3） 當轎廂提升高度小于或等于50M時，電纜的懸掛方式如圖2-160a 所示

4） 當轎廂提升高度在50-100M時,電纜的懸掛方式如圖2-160b 所示

5） 當有數條電纜時，要保證活動的間距，并沿高度錯開30mm ,如圖2-161所示

檢查和調整：

1） 在試運行之前，應檢查電纜夾的加緊程度

2） 在高速運行之前，應先檢查電纜按慢速隨行的情況

3） 在進行了數次運行之后，應重新檢查電纜的隨行情況，如有必要，將其重新調節
