【標遠線纜www.guuih.cn】
電視監控系統是一個模擬的視頻信號，它是通過攝像機對現場對象進行攝像。產生的信息通過傳輸介質送到監控中心。這種技術已經很成熟，而且應用也非常廣泛，在安全防范系統中有著重要的地位。但是，模擬視頻系統具有自身的局域性，存在著：
（1）通常只適合小的范圍區域監控，有線模擬視頻信號的傳播距離有限。若采用同軸電纜，當傳輸距離大于1000m時，信號容易產生衰減、畸變、群延，并且易受干擾，使圖像質量下降，這就決定了模擬視頻監控最適用于單座大樓或小范圍的工作區。
（2）布線工程量大，系統的擴展能力差，對于已建好的系統，若要增加新的監控點，往往要改造中心控制臺和監視屏，新的設備也很難增加到原有系統中去。
（3）模擬視頻監控系統大多數地采用錄像機作為存儲工具，磁帶作為存儲介質，這種方法記錄信息量受限制。信號數據的存儲倉所消耗大量的存儲介質（錄像機、磁帶）受環境。溫度的影響后易受變形，磁頭、磁帶間磨損質量大，加上采用模擬信號方式記錄的讀取，失真嚴重，重放的音像質量滿足不了現場的要求，查詢、復核、取證時也有麻煩。而數字化電視監控是以計算機為中心、數字視頻技術為基礎、利用圖像壓縮的標準（JPGE、MPEG-1、MPEG-2或MPEG-4），綜合利用圖像傳感器、計算機網絡、自動控制盒人工智能等技術的新型監控系統。數字化監控系統將攝像機獲得的模擬電視信號轉變?yōu)閿?shù)字視頻信號供計算機處理，或者由數字?jǐn)z像機直接輸出數字視頻信號。在計算機控制下，顯示多路活動圖像的同時，可將各路信號分別存儲于計算機的硬盤內或在網絡上進行傳輸。在實時情況下，每路信號在監視、記錄、回放時都能達到最大為25f/s的活動圖像的效果，各路信號自成整體、連續、便于、復核，為現場狀況提供有力的證據。
數字視頻監控系統除了具有模擬電視監控系統的功能外，還具有視頻傳輸與回放、自動異常檢測與報警、結構化的視頻數據存儲功能等。數字視頻監控系統與模擬視頻監控系統在性能等方面的比較參見表1。
表 1 數字視頻監控系統與模擬視頻監控系統的性能比較
|
|
模擬視頻監控系統 |
數字視頻監控系統 |
|
系統配置 |
由攝像機、視頻分配器、畫面分割器、矩陣切割器、字符疊加器、視頻轉換器、監視器、錄像機、遠程調制等組成。設備繁瑣，連續復雜，需要安裝調試以上許多設備，可靠性低 |
用計算機完場全部采集、存儲、字符疊加、控制和傳輸功能。設備簡潔，只需在計算機上安裝軟、硬件系統，再連好攝像機即可，可靠性高 |
|
存儲介質 |
定時更換錄像帶，錄像帶使用及耗費巨大，成本高，保存時間短，攜帶麻煩 |
大容量硬盤自動循環存儲，成本低，可用光盤刻做錄方式成光盤永久保存 |
|
錄像質量 |
掃描線分辨率低于300線 |
采用JPEG、MPEG-1或MPEF-2壓縮編碼，顯示器高清晰顯示，分辨率可達640×480像素，24位真彩色效果。若采用MPEG-2壓縮編碼，則清晰度更高 |
|
多畫面顯示和切換 |
需要專用設備，如多畫面分割器 |
計算機顯示器可以1、4、6、9、16等多窗口、多種組合 |
|
錄制內容 |
錄制大量無用信息要定時更換錄像帶 |
有情況記錄，無情況不記錄 |
|
錄制內容完全措施 |
不能加密，錄像內容一般人員即可擦除 |
可以加密，錄像數據一般人員不能修改 |
|
回放 |
錄像帶順序回放 |
可單幀回放和連續回放；16路視頻信號在顯示、記錄、回放時均為25f/s，總資源400幀 |
|
檢索 |
無目標地順序查找錄像帶及攝像機編號等，不能快速找到所需的錄像信息 |
多級隨機檢索，可根據文件類型、發生時間（年、月、日、時、分、秒）檢索，采用MPEG-7可以更快地檢索到希望得到的內容 |
|
編輯 |
修復和編輯復雜、不能打印 |
可對每一幀畫面進行各種處理、編輯、還原、打印等 |
|
訪問記錄 |
沒有任何日志 |
自動記錄所有訪問系統的人、時間及警報事件 |
|
警報系統 |
只能錄制報警后的內容 |
自動報警設置，可接入多路報警信號輸入，多路控制信號輸出 |
|
操作培訓 |
要經過很多培訓才可操作眾多的設備 |
友好的用戶界面做任何事情只需通過鼠標或鍵盤 |
|
管理 |
需多人值守 |
可實現無人值守 |
|
遠程傳輸 |
傳輸距離有限 |
可以通過電話線或互聯網、局域網進行遠程圖像傳輸，從而可以進行遠程監控 |
|
增設子控中心 |
必須重新大量投資更改原有的主控中心設備 |
只需網絡布通并加購工作站終端即可，在網絡上的任何一個終端只要經過授權即可進行控制 |
|
系統升級 |
要更換重要的大型設備 |
只需更換軟件或小部分硬件 |
數字視頻監控系統采集的是模擬視頻信號，數字化后進行圖像壓縮，然后進行存儲、傳輸機相關控制處理。數字視頻監控系統將視頻圖像保存在硬盤里這種方式，通常稱為DVR（Digital Video Server）。如果在中心端的數字視頻系統直接指令送往受控設備，如控制云臺的上、下、左、右，攝像機的焦距、遠近、變焦攝像機的雨刷，紅外開關等，這些功能便稱為數字視頻控制DVC（Digital Video Control）常用的數字視頻監控系統組成的示意圖如圖2、圖3所示。
數字?jǐn)z像機將產生真正的全數字視頻監控系統。數字?jǐn)z像機直接傳輸數字化后并經過壓縮編碼的數字視頻圖像流，通過網絡將視頻流傳輸?shù)接嬎銠C(jī)中，這種數字?jǐn)z像機還可以就地輸出空中信號控制云臺的解碼器。、

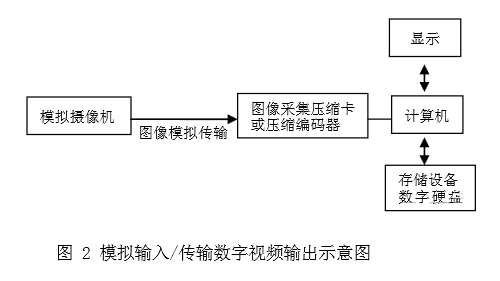

目前，大多數的數字視頻監控系統還是采用圖2的方式，通過模擬攝像機采集圖像，通過傳輸介質傳榮到圖像采集壓縮卡，轉換為數字視頻圖像信號，進入計算機處理、顯示、存儲。圖像采集編碼卡便成為計算機數字視頻監控系統中關鍵設備之一。一塊卡通常支持1～4路視頻采集壓縮，一臺計算機上可以插1～4快卡，以支持1～16路視頻采集和輸出。

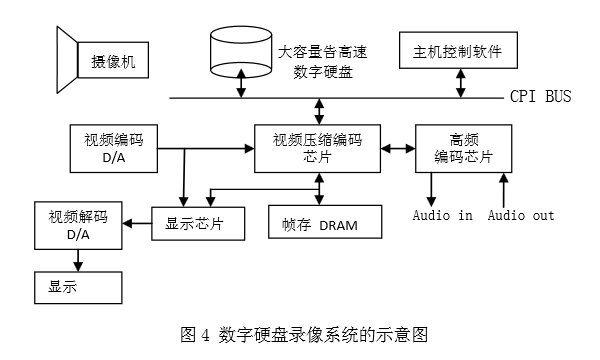

DVR以工控機或PC機為工作平臺（最好選擇工控機），由于視頻數據量大，如果采用酸堿壓縮的話，對計算機的性能要求比較高，因此利用硬件壓縮視頻的方法，減輕CPU的負荷，提高計算機的性能，利用數案件控制視頻流的存取和播放及其輔助功能，它的系統示意圖如圖4所示。
圖4實現的主要功能指標如下。
（1） 預覽功能：可同時實現1、2×2、3×3、4×4路實時視頻圖像預覽。
（2） 錄像功能：可實現最大16路實時錄像，包括正常錄像、動態錄像、定時錄像三種錄像方式。
（3） 檢索回放功能：可在規定時間段內，檢索符合要求的視頻圖像，也可根據攝像機名稱進行檢索；進行任一路圖像的回放，速度可調。
（4） 安全功能：可實現報警輸出。
圖4實現的主要性能指標如表5所示。
表5系統的主要性能指標
|
視頻輸入標準 |
NTSC/PAL |
|
像素（H×V） |
176×144～704×576可調 |
|
顯示畫面 |
25f/s |
|
圖像壓縮 |
MPEG-1QCIF CIF JPEG |
|
圖像存儲容量 |
64kbps～2Mbps |
|
視頻輸入/輸出 |
1～16路 |
|
音頻輸入 |
1～16路 |
|
音頻輸出 |
1路（可任意選播一路的音頻記錄） |
|
內部直接記錄介質 |
最大可同時接4快高速硬盤 |
|
外部備份記錄介質 |
活動式硬盤 |
|
串行接口 |
COM1為電話線遠傳COM2為云臺控制 |
|
并行節后 |
1個（接事件打印機） |
|
網絡連接 |
局域網圖像傳輸 |
|
網絡協議 |
TCP/IP |
|
報警輸入/輸出 |
1～16路開關量 |
|
操作系統 |
Redhat Linux、Mandrake linux、Turbo Linux |
|
屏幕顯示 |
圖像顯示和圖像距離可同時進行，回放和記錄也可同時進行 |
|
多窗口顯示 |
在同一顯示屏同時打開1、4、9、16個顯示窗口 |
|
圖像還原 |
可進行1～4個圖像的同步顯示，速度可調 |
|
記錄方式 |
連續記錄或1～5f/s記錄 |
|
電源 |
AC230（1±10%）V |
