   電視監控工程的施工

電視監控工程施工時，要注意如下七點要求，現分別敘述如下。

1. 施工要求

（1） 施工現場必須設一名現場工程師以指導施工進行，并協同建設單位做好隱蔽工程的檢測與驗收。

（2） 電視監控工程施工前應具備下列圖紙資料：

l  系統原理及系統連線圖；

l  設備安裝要求及安裝圖；

l  中心控制室的設計及設備布置圖；

l  管線要求及布線敷設圖。

（3） 電視監控系統施工應按設計圖紙進行，不得隨意更改。確實需要更改原圖紙時，應按程序進行審批，審批文件（通知單等）經雙方授權人簽字，方可實施。

（4） 電視監控系統工程竣工時，施工單位提交下列圖紙資料：

l  施工前所接的全部圖紙資料；

l  工程竣工圖；

l  設計更改文件。

2. 電纜敷設

電纜敷設時應注意以下14點：

      （1） 必須按圖紙進行敷設，施工質量應符合《電力工程電纜設計規范》的要求；

      （2） 施工所需的儀器設備、工具及手工材料應提前接續時應采取焊接方式或采用專用接插件；

（3） 根據設計圖紙要求，選配電纜，盡量避免電纜的接續，必須連接時應采取焊接方式或采用專用接插件；

（4） 電源電纜與信號電纜應分開敷設；

（1）  敷設電纜時盡量避開惡劣環境，如高溫?zé)嵩春突瘜W(xué)腐蝕區域等；

（2）  遠離高壓線或大電流電纜，不易避開時應各自穿配金屬管，以防干擾；

（7） 隨建筑物施工同步敷設電纜時，應將管線敷設在建筑物體內，并按建筑設計范圍選用管線材料及敷設方式；

（8） 有強點磁場干擾環境（如電臺、電視臺附近）應將電纜傳入金屬管，并盡可能埋入地下；

（9） 在電磁場干擾很小的情況下，可使用PVC阻燃管；

（10） 電纜穿管前應將管內積水、雜物清除干凈，穿線時宜涂抹黃油或滑石粉，進入管口的電纜應保持平直，管內電纜不能有接頭和扭結，攢好后應作防潮、防腐等處理；

（11） 管線兩固定點之間距離不得超過1.5m；

（12） 電纜應從所接設備下部穿出，并留出一定余量；

（13） 在地溝或天花板內敷設的電纜，必須穿管（視具體情況選用金屬管或PVC阻燃管），并固定在墻上；

（14）在電纜端做好標志和編號。

3. 光纜敷設

（1）  敷設光纜前，應檢查光纖有無斷點、壓痕等損傷；

（2） 根據施工圖紙選配光纜長度，配盤時應使接頭避開河溝、交通要道和其他障礙物；

   （3） 光纜的彎曲半徑不應小于光纜外徑的20倍，光纜可用牽引機牽引，端頭應做好技術處理，牽引力應加于加強芯上，牽引力大小不應超過150kg，牽引速度宜為10m/min，一次牽引長度不宜超過1km；

   （4） 光纜接頭的預留長度不應小于8m；

   （5） 光纜敷設一段后，應檢查光纜有無損傷，并對光纜敷設損耗進行抽測，確認無損傷時，在進行接續；

   （6） 光纜接續應由受過專門訓練的人員操作，接續時應用光功率計或其他儀器進行監視，使接續損耗最??；接續后應做接續保護，并安裝好光纜接頭護套；

   （7） 光纜端頭應用塑料膠帶包扎，盤成圈置于光纜預留盒中，預留盒應固定在電桿上。地下光纜引上電桿嗎，必須穿入金屬管；

   （8） 光纜敷設完畢時，需測量通道的總損耗，并用光時域反射計觀察光纖通道全程波導衰減特性曲線；

   （9） 光纜的連接點和終端應做永久性標志。

4. 前端設備的安裝

（1）  一般要求

l  按安裝圖紙進行安裝；

l  安裝前應對所裝設備通電檢查；

l  安裝質量用符合《電氣裝置安裝工程機驗收規范》的要求。

（2）  支架、云臺的安裝

l  檢查云臺轉動是否平穩、剎車是否有回程等現象，確認無誤后，根據設計要求鎖定云臺轉動的起點和終點。

l  支架與建筑物、支架與云臺均應牢固安裝。所接電源線及控制線接出端應牢固，且留有一定的余量，以不影響云臺的轉動為宜。安裝高度以滿足防范要求為原則。

（3）  解碼器的安裝

 解碼器應牢固在建筑物上，不能傾斜，不能影響云臺（攝像機）的轉動。

（4）  攝像機的安裝

l  安裝前應對攝像機進行檢測和調整，使攝像機處于正常工作狀態。

l  攝像機應牢固地安裝在云臺上，所留尾線度以不影響云臺（攝像機）轉動為宜，尾線須加保護措施。

l  攝像機轉動過程盡可能避免逆光攝像。

l  室外攝像機若明顯高于周圍建筑物時，應加避雷措施。

l  在搬動、安裝攝像過程中，不得打開攝像機頭蓋。

5. 中心控制設備的安裝

（1）  一般要求

l  監視器應端正、平穩地安裝在監視器機柜上，應具有良好的通風散熱環境；

l  主監視器距監控人員的距離應為主監視器光屏對角線長度的4～6倍；

l  避免日光或人工光源直射熒光屏；熒光表面背景光照度不得高于100lx；

l  監視器機柜（架）的背面與側面距墻不應小于0.8m。

（2） 控制設備的安裝

l  控制臺應端正、平衡安裝，機柜內設備應安裝牢固，安裝多用的螺釘、墊片、彈簧、墊圈等均應要求裝好，不得遺漏；

l  控制臺或機架柜內的插件均應解除可靠，安裝、牢固，無扭曲、脫落現象；

l  監控室內的所有引線均應根據監視器、控制設備的位置設置電纜槽和進線孔；

l  所有引線在與設備連接時，均要留有余留，并做好永久性標志，以便維修和管理。

6. 供電與接地

   （1） 測量所有接地極電阻，必須達到設計要求。達不到要求時，可在接地極回填土中加入無腐蝕性的長效率組劑或更換接地裝置。

   （2）系統的防雷接地安裝，應嚴格按設計要求施工。接地安裝最好配合土建施工同時進行。

7. 電視監控系統的調試

（1）  一般要求。

l  電視監控系統的調試應在建筑物內裝修和系統施工結束后進行；

l  電視監控系統調試前應具備施工時的圖紙資料和設計變更文件，以及隱蔽工程的檢測與驗收資料等。

l  調試負責人必須有中級以上專業技術職稱，并由熟悉該系統的工程技術人員擔任；

l  具備調試所用的儀器設備，且這些設備符合計量要求；

l  檢查施工質量，做好與施工隊伍的交接。

（2）  調試前的準備工作。

l  電源檢測。 接通控制臺總電源開關，檢測交流電源電壓；檢查穩壓電源上電壓表讀數；合上分電源開關，檢測各輸出穩電壓、直流輸出極性等，確認無誤后，給每一回路通電。

l  線路檢查。 檢查各種接線是否正確。用250V兆歐表對控制電纜進行測量，線芯與線芯、線芯與地絕緣電阻不應小于0.5MΩ；用500V兆歐表對電源電纜進行測量，其線芯間、線芯與地間絕緣電阻不應小于0.5 MΩ。

l  接地電阻測量。 監控系統中的金屬護管、電纜橋架、金屬線槽、配線鋼管和各種設備的金屬外殼均應與地連接，保證可靠的電氣通路。系統接地電阻應小于4Ω。

（3）  攝像機的調試。

l  閉合控制臺、監視器電源開關，若設備指示燈亮，即可閉合攝像機電源，監視器屏幕上便會顯示圖像；

l  調節光圈（電動光圈鏡頭）及聚焦，使圖像清晰；

l  改變焦鏡頭的焦距，并觀察變焦過程中圖像清晰度；

l  遙控云臺，若攝像機靜止和旋轉過程中圖像清晰度變化不大，則認為攝像機工作正常。

（4）  云臺的調試。

l  遙控云臺，使其上下、左右 轉動到位，若轉動過程中無噪音（噪音應小于50dB）、無抖動現象、電機不發熱，則視為正常。

l  在云臺大幅度轉動時，如遇以下情況就及時處理。

-    攝像機、云臺的尾線被拉緊；

-    轉動過程中有阻擋物，如解碼器、對講器、探測器等是否阻擋了攝像機轉動；

-    重點監視部位有逆光攝像情況。

（5）  系統調試。

l  系統調試在單機設備調試完后進行；

l  按設計圖紙對對每臺攝像機編號；

l  用綜合測試卡測量系統水平清晰度和灰度；

l  檢查系統的聯動性能；

l  檢查系統的錄像質量；

l  在現場情況允許下、建設單位同意的的情況下，改變燈光的位置和亮度，以提高圖像質量。

   （6）在系統各項指標均達到設計要求后，可將系統連續開機24小時，若無異常，則調試結束。

   （7）填寫調試報告。調試報告可用本手冊繪制的“入侵報警、電視監控系統調試報告”；也可由調試單位自行制表。

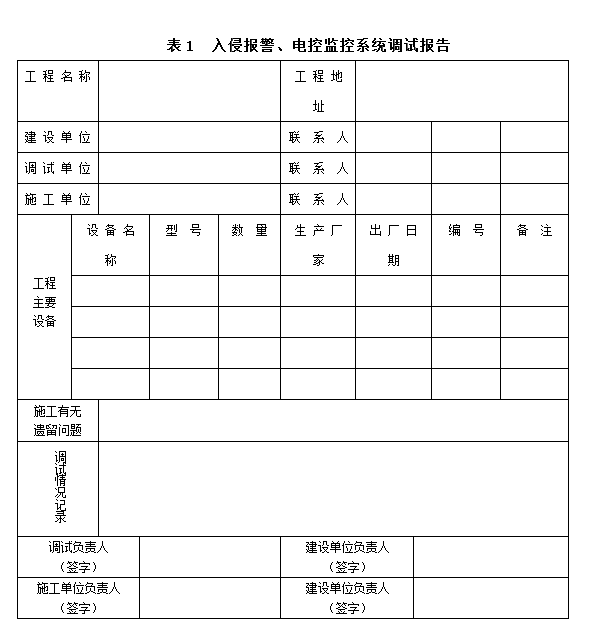

調試報告的一般格式如表1所示
