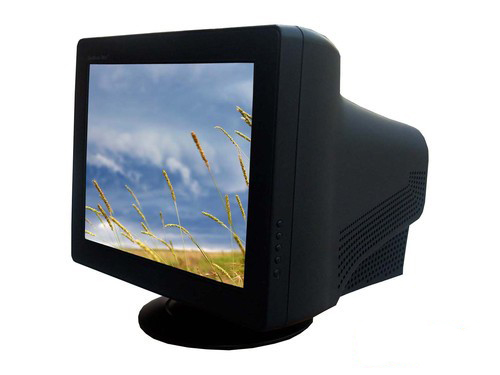

CRT（陰極射線管）顯示器

來源：百度百科-僅供學習參考更新時間：2014-06-14

CRT是一種使用陰極射線管(Cathode Ray Tube）的顯示器，主要有五部分組成：電子槍(Electron Gun），偏轉線圈（Deflection coils），蔭罩（Shadow mask），熒光粉層（Phosphor）及玻璃外殼。

它曾是應用最廣泛的顯示器之一，CRT純平顯示器具有可視角度大、無壞點、色彩還原度高、色度均勻、可調節的多分辨率模式、響應時間極短等LCD顯示器難以超越的優點，而且現在的CRT顯示器價格要比LCD顯示器便宜不少。

CRT的工作原理：CRT（陰極射線管）顯示器的核心部件是CRT顯像管，其工作原理和我們家中電視機的顯像管基本一樣，我們可以把它看作是一個圖像更加精細的電視機。經典的CRT顯像管使用電子槍發射高速電子，經過垂直和水平的偏轉線圈控制高速電子的偏轉角度，最后高速電子擊打屏幕上的磷光物質使其發光，通過電壓來調節電子束的功率，就會在屏幕上形成明暗不同的光點形成各種圖案和文字。這種技術最早是1897年由德國人布朗發明。

彩色顯像管屏幕上的每一個像素點都由紅、綠、藍三種涂料組合而成，由三束電子束分別激活這三種顏色的磷光涂料，以不同強度的電子束調節三種顏色的明暗程度就可得到所需的顏色，這非常類似于繪畫時的調色過程。倘若電子束瞄準得不夠精確，就可能會打到鄰近的磷光涂層，這樣就會產生不正確的顏色或輕微的重像，因此必須對電子束進行更加精確的控制。

最經典的解決方法就是在顯像管內側，磷光涂料表面的前方加裝蔭罩（Shadow Mask).這個蔭罩只是一層鑿有許多小洞的金屬薄板（一般是使用一種熱膨脹率很低的鋼板），只有正確瞄準的電子束才能穿過每個磷光涂層光點相對應的屏蔽孔，蔭罩會攔下任何散亂的電子束以避免其打到錯誤的磷光涂層，這就是蔭罩式顯像管。

相對的，有些公司開發蔭柵式顯像管，它不像以往把磷光材料分布為點狀，而是以垂直線的方式進行涂布，并在磷光涂料的前方加上相當細的金屬線用以取代蔭罩，金屬線用來阻絕散射的電子束，原理和蔭罩相同，這就是所謂的蔭柵式顯像管。

這蔭罩和蔭柵這兩種技術都有其利弊得失，一般來說，蔭罩式顯像管的圖像和文字較銳利，但亮度比較低一點；蔭柵式顯像管的較鮮艷，但在屏幕的1/3和2/3處有水平的阻尼線陰影（阻尼線是用來減少柵狀蔭罩震動的一條橫向金屬線）橫過。

現在市面上主流純平CRT顯示器所采用的是顯像管主要包括LG”未來窗”，三星”丹娜管”，索尼”特麗瓏”，三菱”鉆石瓏”，臺灣”中華管”和日立”銳利瓏”等。各個廠商的純平顯像管在技術上均有其獨到之處，在性能上也是各有特色。

CRT顯示器技術原理

CRT顯示終端主要由電子槍（Electron gun）、偏轉線圈(Deflection coils）、蔭罩(Shadow mask）、熒光粉層（phosphor）和玻璃外殼五部分組成。

簡單的理解，CRT顯示終端的工作原理就是當顯像管內部的電子槍陰極發出的電子束，經強度控制、聚焦和加速后變成細小的電子流，再經過偏轉線圈的作用向正確目標偏離，穿越蔭罩的小孔或柵欄，轟擊到熒光屏上的熒光粉。這時熒光粉被啟動，就發出光線來。R、G、B三色熒光點被按不同比例強度的電子流點亮，就會產生各種色彩。

電子槍（Electron gun）的工作原理是由燈絲加熱陰極，陰極發射電子，然后在加速極電場的作用下，經聚焦極聚成很細的電子束，在陽極高壓作用下，獲得巨大的能量，以極高的速度去轟擊熒光粉層。這些電子束轟擊的目標就是熒光屏上的三原色。為此，電子槍發射的電子束不是一束，而是三束，它們分別受計算機顯卡R、 G、 B三個基色視頻信號電壓的控制，去轟擊各自的熒光粉單元。

受到高速電子束的激發，這些熒光粉單元分別發出強弱不同的紅、綠、藍三種光。從而混合產生不同色彩的像素，大量的不同色彩的像素可以組成一張漂亮的畫面，而不斷變換的畫面就成為可動的圖像。很顯然，像素越多，圖像越清晰、細膩，也就更逼真。

偏轉線圈（Deflection coils)的作用就是幫助電子槍發射的三支電子束，以非常非?？斓乃俣葘λ械南袼剡M行掃描激發。就可以使顯像管內的電子束以一定的順序，周期性地轟擊每個像素，使每個像素都發光；而且只要這個周期足夠短，也就是說對某個像素而言電子束的轟擊頻率足夠高，我們就會看到一幅完整的圖像。有了掃描，就可以形成畫面。

蔭罩（Shadow mask）的作用是保證三支電子束在掃描的過程中，準確擊中每一個像素。蔭罩是厚度約為0.15mm的薄金屬障板，它上面有很多小孔或細槽，它們和同一組的熒光粉單元即像素相對應。三支電子束經過小孔或細槽后只能擊中同一像素中的對應熒光粉單元，因此能夠保證彩色的純正和正確的會聚，所以我們才可以看到清晰的圖像。

最后，場掃描的速度來決定畫面的連續感，場掃描越快，形成的單一圖像越多，畫面就越流暢。而每秒鐘可以進行多少次場掃描通常是衡量畫面質量的標準，我們通常用幀頻或場頻（單位為Hz，赫茲）來表示，幀頻越大，圖像越有連續感。

CRT監視器的維護

1、避免CRT顯示器工作在灰塵過多的地方

由于CRT顯示器內的高壓（l0kV～30kV）極易吸引空氣中的塵埃粒子，而它的沉積將會影響電子元器件的熱量散發，使得電路板等元器件的溫度上升，產生漏電而燒壞元件，灰塵也可能吸收水分，腐蝕顯示器內部的電子線路等。因此，平時使用時應把顯示器放置在干凈清潔的環境中，如有可能還應該給顯示器購買或做一個專用的防塵罩，每次用完后應及時用防塵罩罩上。

2、注意避免電磁場對CRT顯示器的干擾

CRT顯示器長期暴露在磁場中可能會磁化或損壞。散熱風扇、日光燈、雷電、電冰箱、電風扇等耗電量較大的家用電器的周圍或其它如非屏蔽的揚聲器或電話都會產生磁場，顯示器在這些器件產生的電磁里工作，時間久了，就可能出現偏色、顯示混亂等現象。因此，平時使用時應把顯示器放在離其它電磁場較遠的地方，定期（如一個月等）使用顯示器上的消磁按鈕進行消磁，但注意千萬不要一次反復地使用它，這樣會損壞顯示器。

3、避免CRT顯示器工作在溫度較高的狀態中

CRT的顯像管作為顯示器的一大熱源，在過高的環境溫度下它的工作性能和使用壽命將會大打折扣，另外，CRT顯示器其它元器件在高溫的工作環境下也會加速老化的過程，因此，要盡量避免CRT顯示器工作在溫度較高的狀態中，CRT顯示器擺放的周圍要留下足夠的空間，來讓它散熱。在炎熱的夏季，最好不要長時間使用顯示器，條件允許時，最好把顯示器放置在有空調的房間中，或用電風扇吹一吹。

4、避免強光照射CRT顯示器

我們知道CRT顯示器是依靠電子束打在熒光粉上顯示圖像的，因此，CRT顯示器受陽光或強光照射，時間長了，容易加速顯像管熒光粉的老化，降低發光效率。因此，最好不要將CRT把顯示器擺放在日光照射較強的地方，或在光線必經的地方，掛塊深色的布減輕它的光照強度。

CRT監視器推薦分辨率
